Генератор: признаки износа щёток и диодного моста, ремонт vs замена

Как работает генератор и почему он выходит из строя

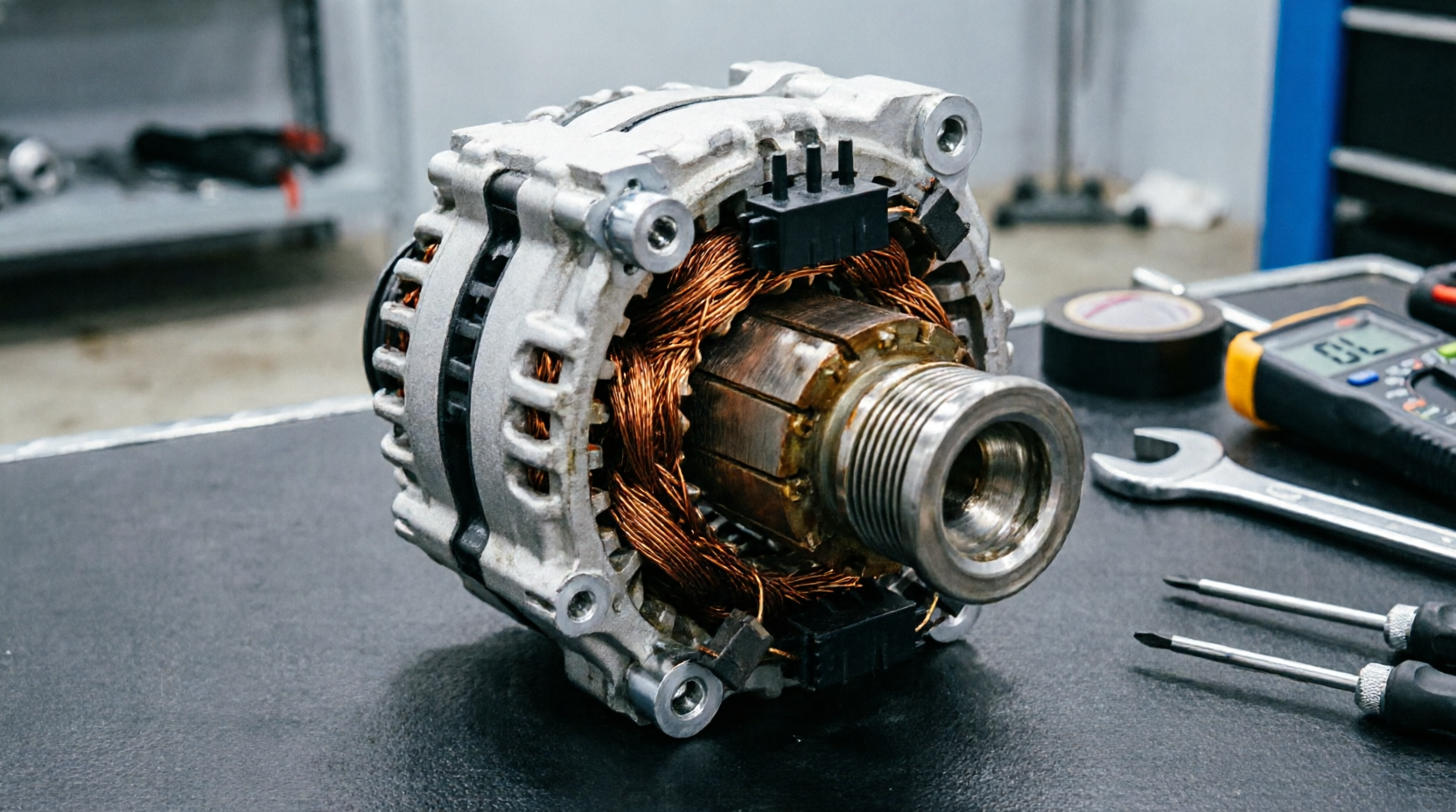

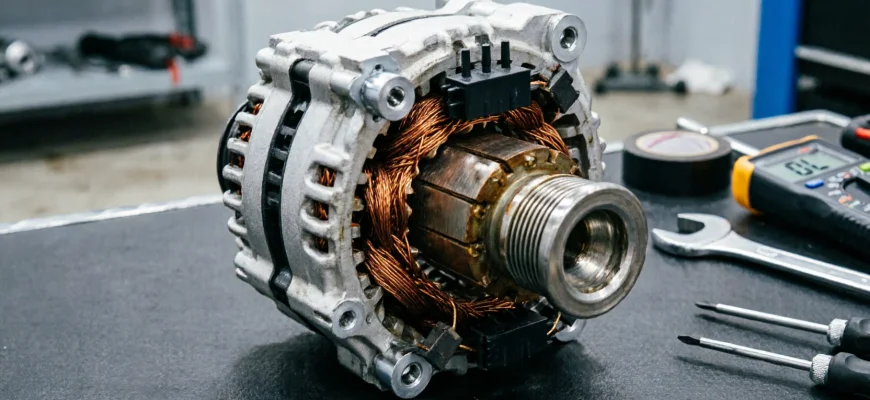

Автомобильный генератор преобразует механическую энергию вращения коленвала в электрическую, обеспечивая питание всех бортовых систем и зарядку аккумуляторной батареи. Ключевые узлы, которые подвержены износу быстрее всего, — это щётки (токосъёмный аппарат) и диодный мост (выпрямитель тока).

Основные причины выхода из строя:

• Естественный износ: щётки постоянно трутся о вращающиеся контактные кольца, постепенно стираясь.
• Попадание влаги и грязи: вода из луж или солевой раствор вызывают коррозию и замыкание диодов.
• Перегрев: работа двигателя в пробках, неисправность системы охлаждения или тюнинг (установка мощной аудиосистемы) приводят к перегреву обмоток и диодов.
• Некачественные запчасти: установка дешёвых аналогов щёток или диодного моста сокращает ресурс узла в 2-3 раза.

---

Главные признаки износа щёток генератора

Щёточный узел передаёт ток на обмотку ротора. Когда графитовые щётки стираются, контакт нарушается.

Износ щеток генератора симптомы имеет следующие:

1. Нестабильное напряжение в бортовой сети. На приборной панели может кратковременно загораться лампа аккумулятора, особенно на холостых оборотах или при включении мощных потребителей (фары, обогревы).
2. Проблемы с запуском двигателя. Аккумулятор не получает полноценного заряда, из-за чего стартер крутит вяло.
3. Характерный свист или скрежет. Если щётки стерлись до металлического держателя, он начинает царапать контактные кольца.
4. Запах гари. При полном истирании щёток может произойти искрение и перегрев узла.

---

Симптомы неисправности диодного моста

Диодный мост преобразует переменный ток в постоянный. Если один или несколько диодов пробиваются, генератор перестаёт выдавать нужное напряжение или начинает «коротить».

Признаки неисправности диодного моста:

• Постоянно горящая лампа аккумулятора на приборной панели.
• Быстрый разряд АКБ даже при работающем двигателе.
• Тусклый свет фар и медленное вращение электродвигателей (печки, стеклоочистителей).
• Помехи в аудиосистеме. Пробитые диоды создают сильные электромагнитные наводки, которые проявляются в виде гула или треска в динамиках.
• Пульсация напряжения. При замере мультиметром стрелка или цифры «скачут», а не показывают стабильное значение.

---

Как проверить генератор мультиметром: пошаговая инструкция

Прежде чем принимать решение о вмешательстве, необходимо провести точную диагностику. Вам понадобится мультиметр в режиме измерения постоянного напряжения (DCV 20V).

Шаг 1. Проверка напряжения на холостом ходу

1. Запустите двигатель и дайте ему поработать 5-10 минут.
2. Выключите все потребители (фары, печку, магнитолу).
3. Подключите щупы мультиметра к клеммам аккумулятора. Норма: 13.8 – 14.5 В. Если меньше 13.5 В — генератор недозаряжает.

Шаг 2. Проверка под нагрузкой

1. Включите фары, обогрев заднего стекла, печку на максимум.
2. Снимите показания мультиметра. Норма: напряжение не должно падать ниже 13.5 В. Если оно проседает до 12-13 В — генератор не справляется с нагрузкой (износ щёток или диодного моста).

Шаг 3. Проверка диодного моста на утечку

1. Заглушите двигатель.
2. Переведите мультиметр в режим измерения тока (10А).
3. Подключите щупы в разрыв минусовой клеммы АКБ. Норма: ток утечки не должен превышать 50-80 мА. Если показывает 1-2 А — диодный мост пробит, и генератор разряжает батарею на заглушенном двигателе.

---

Ремонт или замена генератора: что выгоднее?

Когда диагноз поставлен, перед автовладельцем встаёт дилемма: ремонт или замена генератора? Давайте разберём оба варианта с точки зрения экономики и надёжности.

Вариант 1: Ремонт (замена щёток и диодного моста)

Плюсы:

• Значительно дешевле, чем покупка нового агрегата.
• Сохраняется «родной» генератор, который идеально подходит по креплениям. Минусы:
• Требует времени (снятие, разборка, дефектовка, сборка, установка).
• Если изношены подшипники или обмотка статора, ремонт выйдет «золотым».
• Риск купить некачественные комплектующие (щётки могут сточиться за 10 тыс. км).

Вариант 2: Замена генератора на новый или восстановленный

Плюсы:

• Быстрое решение проблемы (снял старый, поставил новый).
• Гарантия на узел (обычно от 6 до 12 месяцев). Минусы:
• Высокая стоимость нового оригинального агрегата.
• На рынке много «восстановленных» генераторов низкого качества, которые выходят из строя через полгода.

Вердикт: Если проблема только в щётках или диодном мосте, а подшипники и обмотки в порядке — ремонт экономически выгоднее на 60-70%. Главное — использовать качественные комплектующие.

---

Замена щёток генератора своими руками: нюансы

Замена щеток генератора своими руками возможна, если у вас есть базовые навыки работы с инструментом.

Важные правила:

1. Снимайте генератор полностью. Менять щётки «на месте», подлезая снизу, крайне неудобно и часто приводит к поломке пластикового кожуха.
2. Осмотрите контактные кольца. Если на них есть глубокие борозды от стёртых щёток, новый комплект быстро выйдет из строя. Кольца нужно проточить на токарном станке или заменить ротор.
3. Используйте правильную смазку. Подшипники генератора требуют специализированной высокотемпературной смазки. Обычный литол вытечет при первом же нагреве.
4. Проверяйте диодный мост. Раз уж генератор разобран, прозвоните диоды мультиметром в режиме проверки диодов. Это займёт 5 минут, но спасёт от повторной разборки.

---

Подбор запчастей в автомагазине «Миратекс»

Автомагазин «Миратекс» в Вологде помогает автовладельцам и сервисам решать задачи по ремонту электрооборудования быстро и без компромиссов в качестве. Если вы решили ремонтировать генератор, мы предоставим всё необходимое.

Почему стоит купить запчасти для генератора у нас:

✅ Точный подбор по VIN и каталогам. Щёточные узлы и диодные мосты отличаются размерами, формой крепления и напряжением. Мы подберём детали, которые встанут в ваш генератор без «напильника».

✅ Проверенные производители. В наличии качественные аналоги и оригинальные компоненты от брендов, которые используют на конвейерах (Bosch, Valeo, Denso, а также специализированные бренды типа Transpo, Cargo, WAI). Никаких дешёвых подделок с рынка.

✅ Комплексное решение. Мы сразу предложим не только щётки и диодный мост, но и подшипники генератора, реле-регулятор напряжения и высокотемпературную смазку, чтобы вы не ездили в магазин дважды.

✅ Оперативная отгрузка. Понимаем, что машина с неисправным генератором — это проблема. Резервируем товар, отгружаем в день обращения.

Звоните: +7 (921) 716-06-05
Проконсультируем по наличию и совместимости за 5 минут.

🔗 Перейти в каталог автозапчастей «Миратекс», чтобы подобрать необходимые компоненты для ремонта.

---

Часто задаваемые вопросы (FAQ)

Можно ли ездить с горящей лампой аккумулятора?
Крайне не рекомендуется. Если генератор не заряжает АКБ, автомобиль будет работать только на заряде батареи. В зависимости от её ёмкости и нагрузки, вы сможете проехать от 20 до 100 км, после чего машина просто заглохнет на ходу, а вы потеряете усилитель руля и тормоза.

Почему новые щётки генератора быстро стираются?
Чаще всего причина в выработке (бороздах) на медных контактных кольцах ротора. Новая щётка просто не прилегает плотно, из-за чего возникает искрение и ускоренный износ. Вторая причина — перекос щёточного узла при установке.

Можно ли проверить диодный мост без снятия генератора?
Косвенно — да, с помощью осциллографа (подключается к клеммам АКБ при работающем двигателе). Но для точной прозвонки каждого диода мультиметром диодный мост необходимо демонтировать и разобрать.
